1 MVA ಇಂಡಸ್ಟ್ರಿಯಲ್ ಪವರ್ ಹಬ್
ದಿ1000 kVA ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಭಾರೀ ಕೈಗಾರಿಕಾ ಸೌಲಭ್ಯಗಳು ಮತ್ತು ದೊಡ್ಡ-ಪ್ರಮಾಣದ ವಾಣಿಜ್ಯ ಕ್ಯಾಂಪಸ್ಗಳಿಗಾಗಿ "ಗೋಲ್ಡ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್" ಸಾಮರ್ಥ್ಯವನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ. 1 MVA ಮಿತಿಯನ್ನು ದಾಟಿ, ಈ ಘಟಕವನ್ನು ಹೆಚ್ಚಿನ ನಿರಂತರ ಪ್ರವಾಹಗಳನ್ನು ನಿರ್ವಹಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ (ಅಂದಾಜು.1200 ಆಂಪ್ಸ್480V ನಲ್ಲಿ), ಉತ್ಪಾದನಾ ಘಟಕಗಳು ಅಥವಾ ಡೇಟಾ ಸೆಂಟರ್ ಬ್ಲಾಕ್ಗಳಿಗೆ ಪ್ರಾಥಮಿಕ ಶಕ್ತಿಯ ಗೇಟ್ವೇ ಆಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
ಹೆಚ್ಚಿನ-ಸಾಮರ್ಥ್ಯದಂತೆಮೂರು ಹಂತದ ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್, ವಿಶ್ವಾಸಾರ್ಹತೆ ಅತಿಮುಖ್ಯವಾಗಿದೆ. ಮರುಕಳಿಸುವ ಲೋಡ್ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಸಣ್ಣ ವಾಣಿಜ್ಯ ಘಟಕಗಳಿಗಿಂತ ಭಿನ್ನವಾಗಿ, ಈ 1000 kVA ಮಾದರಿಯಲ್ಲಿ ಕೋರ್ ಮತ್ತು ಕಾಯಿಲ್ ಜೋಡಣೆಯು ನಿರಂತರ ಕರ್ತವ್ಯ ಚಕ್ರಗಳ ಯಾಂತ್ರಿಕ ಒತ್ತಡವನ್ನು ತಡೆದುಕೊಳ್ಳಲು ಮತ್ತು ಕೈಗಾರಿಕಾ ಪರಿಸರದಲ್ಲಿ ಸಾಮಾನ್ಯವಾದ ಭಾರೀ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟ್ಅಪ್ಗಳ ಉಷ್ಣ ಆಘಾತವನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ.
ಲೈವ್-ಮುಂಭಾಗದ ಆರ್ಕಿಟೆಕ್ಚರ್: ಪ್ರವೇಶಿಸುವಿಕೆ ಮತ್ತು ನಿರ್ವಹಣೆ
ಡೆಡ್-ಸಾರ್ವಜನಿಕ ಸುರಕ್ಷತೆಗಾಗಿ ಮುಂಭಾಗದ ವಿನ್ಯಾಸಗಳು ಸಾಮಾನ್ಯವಾಗಿದ್ದರೂ, ನಿರ್ದಿಷ್ಟ ಉಪಯುಕ್ತತೆಯ ಪ್ರೋಟೋಕಾಲ್ಗಳು ಅಥವಾ ಕೈಗಾರಿಕಾ ಅಪ್ಲಿಕೇಶನ್ಗಳುಲೈವ್ ಫ್ರಂಟ್ ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್.
- ಪಿಂಗಾಣಿ ಮುಕ್ತಾಯಗಳು:ಇನ್ಸುಲೇಟೆಡ್ ರಬ್ಬರ್ ಮೊಣಕೈಗಳ ಬದಲಿಗೆ, ಹೆಚ್ಚಿನ-ವೋಲ್ಟೇಜ್ ಕಂಪಾರ್ಟ್ಮೆಂಟ್ ವೈಶಿಷ್ಟ್ಯಗಳುತೆರೆದ ಪಿಂಗಾಣಿ ಪೊದೆಗಳುಐಬೋಲ್ಟ್ ಟರ್ಮಿನಲ್ಗಳನ್ನು ಅಳವಡಿಸಲಾಗಿದೆ.
- ಪ್ರಯೋಜನ:ಈ "ಲೈವ್-ಫ್ರಂಟ್" ಕಾನ್ಫಿಗರೇಶನ್ ನೇರವಾಗಿ ಆರೋಹಿಸಲು ಅನುಮತಿಸುತ್ತದೆವಿತರಣಾ ವರ್ಗ ಲೈಟ್ನಿಂಗ್ ಅರೆಸ್ಟರ್ಸ್ಕೇಬಲ್ ಮುಕ್ತಾಯದ ಸಮಯದಲ್ಲಿ. ಸಂಪರ್ಕದ "ತೆರೆದ/ಮುಚ್ಚಿದ" ಸ್ಥಿತಿಯನ್ನು ದೃಷ್ಟಿಗೋಚರವಾಗಿ ಪರಿಶೀಲಿಸಲು ಮತ್ತು ಸೇವಾ ಕೆಲಸದ ಸಮಯದಲ್ಲಿ ಸುಲಭವಾಗಿ ಗ್ರೌಂಡಿಂಗ್ ಕ್ಲಾಂಪ್ಗಳನ್ನು ಲಗತ್ತಿಸಲು ಇದು ನಿರ್ವಹಣೆ ಸಿಬ್ಬಂದಿಗೆ ಅನುಮತಿ ನೀಡುತ್ತದೆ, ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಪರಂಪರೆಯ ಉಪಯುಕ್ತತೆ ನಿರ್ವಹಣೆ ತಂಡಗಳು ಆದ್ಯತೆ ನೀಡುತ್ತವೆ.
- ಸುರಕ್ಷತಾ ತಡೆಗೋಡೆ:ಆಕಸ್ಮಿಕ ಸಂಪರ್ಕದ ಅಪಾಯವನ್ನು ತಗ್ಗಿಸಲು, ಲೈವ್ ಭಾಗಗಳನ್ನು ತೆಗೆಯಬಹುದಾದ ಹಿಂದೆ ರಕ್ಷಿಸಲಾಗುತ್ತದೆGPO-3 ಗ್ಲಾಸ್ಟಿಕ್ ತಡೆಗೋಡೆ, ದೃಶ್ಯ ತಪಾಸಣೆಗಾಗಿ ಕ್ಯಾಬಿನೆಟ್ ಅನ್ನು ತೆರೆಯುವಾಗ ನಿರ್ವಾಹಕರನ್ನು ರಕ್ಷಿಸಲಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು.

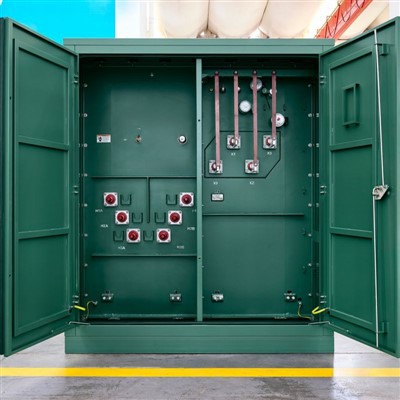

ಲೈವ್-ಮುಂಭಾಗದ ಪಿಂಗಾಣಿ ಹೈ ವೋಲ್ಟೇಜ್ ಬುಶಿಂಗ್ಗಳು ನೇರವಾಗಿ ಅನುಮತಿಸುತ್ತವೆ
ಮಿಂಚಿನ ಬಂಧನ ಸಂಪರ್ಕ.
ಯುಟಿಲಿಟಿ-ಗ್ರೇಡ್ ನಿರ್ಮಾಣ ಮಾನದಂಡಗಳು
ರಗಡ್ ಆಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಯುಟಿಲಿಟಿ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್, ಗ್ರಿಡ್ಗೆ ಧಕ್ಕೆಯಾಗದಂತೆ ದಶಕಗಳ ಪರಿಸರ ದುರುಪಯೋಗದಿಂದ ಬದುಕುಳಿಯಲು ಆವರಣವನ್ನು ನಿರ್ಮಿಸಲಾಗಿದೆ.
- ಟ್ಯಾಂಕ್ ಬಿಗಿತ:400 ಗ್ಯಾಲನ್ಗಳಷ್ಟು ತೈಲದ ಹೈಡ್ರೋಸ್ಟಾಟಿಕ್ ಒತ್ತಡದ ಅಡಿಯಲ್ಲಿ ವಿಚಲನವನ್ನು ತಡೆಗಟ್ಟಲು ಟ್ಯಾಂಕ್ ಗೋಡೆಗಳನ್ನು ಭಾರವಾದ-ಗೇಜ್ ಸ್ಟೀಲ್ನಿಂದ (ಸಾಮಾನ್ಯವಾಗಿ 7-ಗೇಜ್ ಅಥವಾ ಸಿಲ್ಗೆ ದಪ್ಪವಾಗಿರುತ್ತದೆ) ತಯಾರಿಸಲಾಗಿದೆ.
- ಟ್ಯಾಂಪರ್ ಪ್ರತಿರೋಧ:ಕ್ಯಾಬಿನೆಟ್ ನಿರ್ಮಾಣವು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ಅನುಸರಿಸುತ್ತದೆANSI C57.12.28. ಇದು "ಪೆಂಟಾ-ಹೆಡ್" ಸೆಕ್ಯುರಿಟಿ ಬೋಲ್ಟ್ಗಳು, ರಿಸೆಸ್ಡ್ ಪ್ಯಾಡ್ಲಾಕ್ಗಳು ಮತ್ತು ಹೊರಗಿನಿಂದ ಡಿಸ್ಅಸೆಂಬಲ್ ಮಾಡಲಾಗದ ಆಂತರಿಕ ಕೀಲುಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ, ರಿಮೋಟ್ ಯುಟಿಲಿಟಿ ಸರಾಗತೆಗಳಲ್ಲಿ ತಾಮ್ರದ ಕಳ್ಳತನ ಮತ್ತು ವಿಧ್ವಂಸಕತೆಯ ವಿರುದ್ಧ ಘಟಕವನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಗಟ್ಟಿಗೊಳಿಸುತ್ತದೆ.
ತಾಂತ್ರಿಕ ಡೇಟಾ ಶೀಟ್
|
ತಾಂತ್ರಿಕ ನಿಯತಾಂಕ |
ನಿರ್ದಿಷ್ಟ ಡೇಟಾ |
|
ರೇಟ್ ಮಾಡಲಾದ ಪವರ್ |
1000 kVA (1 MVA) |
|
ಪ್ರಾಥಮಿಕ ವೋಲ್ಟೇಜ್ |
12.47kV / 13.2kV / 13.8kV / 34.5kV |
|
ಸೆಕೆಂಡರಿ ವೋಲ್ಟೇಜ್ |
480Y/277V ಅಥವಾ 208Y/120V |
|
ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ (LV) |
~1202 A (480V ನಲ್ಲಿ) |
|
HV ಕಾನ್ಫಿಗರೇಶನ್ |
ಲೈವ್-ಮುಂಭಾಗ (ಪಿಂಗಾಣಿ) ಅಥವಾ ಡೆಡ್{1}}ಮುಂಭಾಗ |
|
ಸುರಕ್ಷತಾ ವೈಶಿಷ್ಟ್ಯ |
GPO-3 ಗ್ಲಾಸ್ಟಿಕ್ ತಡೆಗಳು (ಲೈವ್ ಫ್ರಂಟ್ಗಾಗಿ) |
|
ಸ್ವಿಚಿಂಗ್ |
2-ಸ್ಥಾನ ಅಥವಾ 4-ಸ್ಥಾನ LBOR ಸ್ವಿಚ್ |
|
ಬೆಸೆಯುವುದು |
ಬೇ-O-ನೆಟ್ + ELSP (ಪ್ರಸ್ತುತ ಮಿತಿ) |
|
ಒಟ್ಟು ತೂಕ |
ಅಂದಾಜು. 2,900 - 3,400 ಕೆಜಿ |
ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್ ಸಂದರ್ಭ
- ಕೈಗಾರಿಕಾ ಉತ್ಪಾದನೆ:ಸುರಕ್ಷತಾ ಟ್ಯಾಗಿಂಗ್ ಪ್ರೋಟೋಕಾಲ್ಗಳಿಗಾಗಿ ನಿರ್ವಹಣಾ ತಂಡಗಳಿಗೆ ಗೋಚರಿಸುವ ಕ್ಲಿಯರೆನ್ಸ್ ಪಾಯಿಂಟ್ಗಳ (ಲೈವ್-ಮುಂಭಾಗ) ಅಗತ್ಯವಿರುವ ಕಾರ್ಖಾನೆಗಳಿಗೆ ಮುಖ್ಯ ಸ್ವಿಚ್ಬೋರ್ಡ್ಗಳನ್ನು ಪವರ್ ಮಾಡುವುದು.
- ಉಪಯುಕ್ತತೆ ಉಪಕೇಂದ್ರಗಳು:ಮಿಂಚಿನ ರಕ್ಷಣೆ (ಬಂಧಿತರು) ನೇರವಾಗಿ ಬುಶಿಂಗ್ಗಳಲ್ಲಿ ಅಳವಡಿಸಬೇಕಾದ ಸ್ಟೇಷನ್ ಸರ್ವಿಸ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಗಳಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
- ದೊಡ್ಡ ಪಂಪಿಂಗ್ ಕೇಂದ್ರಗಳು:1000HP+ ನೀರಿನ ಪಂಪ್ಗಳನ್ನು ಚಾಲನೆ ಮಾಡುವುದು ಅಲ್ಲಿ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಹೆಚ್ಚಿನ ಇನ್ರಶ್ ಪ್ರವಾಹಗಳನ್ನು ವೋಲ್ಟೇಜ್ ಕುಸಿತವಿಲ್ಲದೆ ನಿರ್ವಹಿಸಬೇಕು.
1000 kVA ಪ್ಯಾಡ್ ಮೌಂಟೆಡ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ದೊಡ್ಡ ಕೈಗಾರಿಕೆಗೆ ಸೇವೆ ಸಲ್ಲಿಸುತ್ತಿದೆ
ಉತ್ಪಾದನಾ ಘಟಕ.
